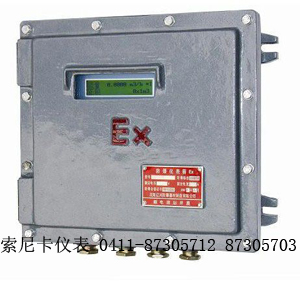

大連索尼卡儀表有限公司生產的固定防爆式超聲波流量計被測流體可以是水、海水或油、漿液之類均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。大連索尼卡儀表公司生產的固定防爆式超聲波流量計背光液晶全中文顯示瞬時流量計及正、負、凈累積流量、流速、時間、模擬輸入等數據，可適用于鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等質密的管道。
【防爆式超聲波流量計簡要說明】
● 精度為1%，通過新聲速測量方式，也適用于未知聲速的流體，不受流體溫度和壓力的影響
● 防爆式超聲波流量計采用大規劃集成電路CPLD，表貼工藝，準確度高。
● 實用的操作性和使用便利性，采用了LCD和功能鍵的簡單設定，LCD帶背光燈，帶故障診斷功能
● 適用性好，全中文顯示，16位2行，帶背光。
● 1M資料庫功能，記錄一段時間內流量及總流量。
● 可接5路4-20mA電流信號（如：溫度、壓力、液位等）。
● 防爆式超聲波流量計上、斷電管理功能，可記錄前64次上、斷電時間及流量，可進行人工或自動補償減少流量損失。
● 能克服管壁對超聲波信號的衰減和粗糙的管道內表面對超聲波信號的散射，從而減少超聲波信號的能量消耗。
● 克服了少量的沉淀物、懸浮顆粒和氣泡對信號的影響，適合管道的流量測量。
● 超聲波流量計外夾式傳感器在帶壓不停水的情況下安裝，不影響正常生產，完成在線更換與檢修。
【防爆式超聲波流量計性能特點】
測量液體： 水，酸堿液，酒精，海水，油類等單一均勻穩定的流體，濁度小于20000ppm，粒徑小于2mm
管道材料： 鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里
管襯材料： 橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里
管徑范圍： 外夾式傳感器適用管徑DN13mm~8250mm
流速范圍： 0~±68m/s，雙向流
準 確 度： ±1.0%
線 性 度： 0.5%
直管段長： 上游>10D，下游>5D 距泵出口>30D(D:管徑)
顯示方式： 2*20字符液晶顯示，帶LED背光
信號輸出： 4-20mA或0-20mA RS485(選配RS232)
環境溫/濕度： 主機-30℃~+80℃;傳感器-40℃~+200℃，傳感器可浸水工作，水深小于5m。
電源：AC220V、DC8~36V或AC7~30V
安裝：不銹鋼鋼帶安裝，同軸雙屏蔽電纜，可至200米，電纜特性阻抗50Ω。
【防爆式超聲波流量計傳感器選擇】
技術參數 |
標準小型探頭 |
標準中型探頭 |
標準大型探頭 |
適用管徑 |
DN13～DN100 |
DN50～DN1000 |
DN300～DN8250 |
材 質 |
塑料合金 |
工作頻率 |
1MHz |
安裝方法 |
V (N、W）法 |
V、Z法 |
Z法 |
標 定 |
整機配對標定 |
磁 性 |
有 |
適用溫度 |
-40-200℃ |
防護等級 |
IP68（可浸水工作，水深≤5米） |
外形尺寸 |
45×30×30 |
60×45×45 |
80×70×55 |
質量(克/對) |
75 |
250 |
650 |
介質種類 |
水、海水、污水、酒精、油類等能傳導超聲波的單一、均勻、穩定的液體。 |
介質濁度 |
≤20000ppm且氣泡含量小 |
適用管材 |
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。 |
管道襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。 |
信號電纜 |
SEYV75-2型屏蔽電纜，單根可到300米，布線時電纜應外加金屬套管，并注意 電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 |
>>防爆式超聲波流量計由大連索尼卡儀表有限公司生產銷售，購買請咨詢銷售部。
|
